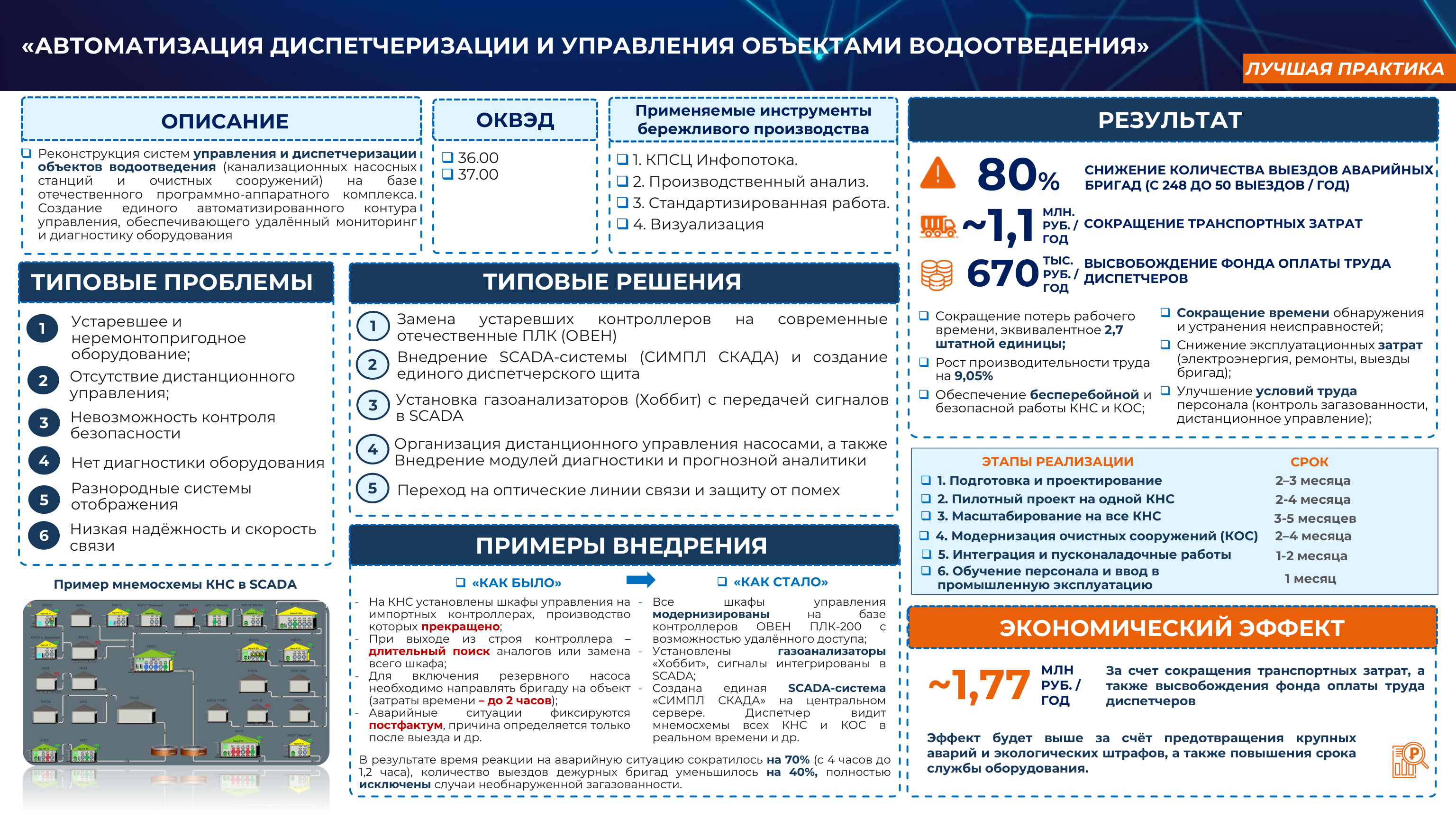

Автоматизация диспетчеризации и управления объектами водоотведения
Типовое отраслевое решение для предприятий водопроводно-канализационного хозяйства (ВКХ), организаций ЖКХ, эксплуатирующих канализационные насосные станции (КНС) и очистные сооружения (КОС).
Снижение количества аварийных выездов бригад
–80% (с 248 до 50 выездов/год)
Экономия транспортных затрат
1 108,1 тыс. руб./год
Экономия фонда оплаты труда диспетчерской службы
668,7 тыс. руб./год (5% от ФОТ)
Высвобождение трудовых ресурсов
5 317 чел.-часов/год (эквивалент 2,7 штатной единицы)
Рост производительности труда
+9,05% (по данным предприятия-участника)
Для кого это решение
Тип предприятий:
Предприятия водопроводно-канализационного хозяйства (ВКХ), организации ЖКХ, эксплуатирующие канализационные насосные станции (КНС) и очистные сооружения (КОС).
ОКВЭД:
- 36.00 – Забор, очистка и распределение воды
- 37.00 – Сбор и обработка сточных вод
Человеческие ресурсы для внедрения:
Руководитель предприятия, главный инженер, начальник диспетчерской службы, IT-специалисты, персонал аварийно-восстановительных бригад.
Финансовые ресурсы:
Затраты зависят от масштаба парка оборудования. В представленном примере (СГМУП «ГВК») инвестиции составили 402,8 млн руб. на полное переоснащение. При тиражировании на отдельные объекты затраты определяются проектом.
Какие проблемы решает
Исходные проблемы
- Устаревшее и неремонтопригодное оборудование – импортные контроллеры сняты с производства, отсутствуют запчасти.
- Отсутствие дистанционного управления – для включения/отключения насосов требуется выезд бригады (до 2 часов на один выезд).
- Неконтролируемая загазованность – газоанализаторы отсутствуют, контроль только при обходе (1 раз в смену), что создаёт угрозу для жизни персонала.
- Нет удалённой диагностики – при аварии невозможно определить причину остановки без выезда бригады.
- Разнородные системы отображения – данные с объектов поступают в разные интерфейсы, диспетчер не видит общей картины.
- Низкая надёжность связи – устаревшие каналы (радиомодемы, витая пара) приводят к потерям сигнала и задержкам.
Что меняется после внедрения
- Создаётся единая SCADA-система, объединяющая все КНС и КОС в одном окне с мнемосхемами в реальном времени.
- Реализуется дистанционное управление насосами, изменение уставок, удалённая диагностика неисправностей.
- Внедряется автоматический контроль загазованности с мгновенным оповещением диспетчера.
- Замена устаревших контроллеров на отечественные ПЛК (ОВЕН) с единой логикой.
- Переход на оптические и защищённые сотовые каналы связи, исключающие потерю данных.
- Интеграция с системой учёта электроэнергии и планирования ремонтов.
Что входит в лучшую практику
1. Организационная модель
- Методика проведения производственного анализа: ежедневный сбор данных по отказам, времени реакции, эффективности дистанционных переключений.
- Шаблоны бланков для хронометража операций диспетчеров и ремонтных бригад.
- Рекомендации по применению инструментов бережливого производства:
- Картирование потока создания ценности (КПСЦ) информационных потоков – для выявления потерь в процессах сбора данных и реагирования на аварии.
- Производственный анализ – ежедневный мониторинг ключевых показателей оборудования.
- Стандартизированная работа – разработка СОП для диспетчеров и ремонтного персонала при работе в новой системе.
- Визуализация – создание единой мнемосхемы на рабочем месте диспетчера.
2. Технические рекомендации
Алгоритм обследования объектовинвентаризация контроллеров, датчиков, линий связи, газоанализаторов.
Типовая архитектураотечественные ПЛК (ОВЕН ПЛК-200) + SCADA (СИМПЛ СКАДА) + газоанализаторы («Хоббит») + оптические/сотовые каналы связи.
Примеры настройки аварийных уведомлений (звук, мессенджеры) и сценариев автоматического регулирования (подача воздуха на аэротенки, переключение насосов).
3. Поддержка внедрения
- Рекомендации по организации поэтапного внедрения (пилот → масштабирование) без остановки действующих объектов.
- Шаблоны проектной документации (техническое задание, графики работ).
- Обмен опытом с коллегами, прошедшими аналогичную модернизацию.
Результаты внедрения: было → стало
Пример достигнутых результатов в СГМУП «Горводоканал» (г. Сургут).
| Показатель |
Было |
Стало |
Эффект |
| Выезды аварийных бригад |
248 выездов/год |
50 выездов/год |
Снижение на 80% |
| Транспортные затраты |
1 385,3 тыс. руб./год |
277,2 тыс. руб./год |
Экономия 1 108,1 тыс. руб./год |
| Затраты времени диспетчеров |
Ручной сбор данных, постоянный мониторинг |
Автоматический сбор, 0,5 ч/смену на контроль |
Экономия ФОТ 668,7 тыс. руб./год (5%) |
| Высвобождение ресурсов |
– |
5 317 чел.-часов/год |
Эквивалент 2,7 штатной единицы |
| Контроль загазованности |
Периодический (1 раз в смену) |
100% объектов в реальном времени |
Исключены риски для жизни персонала |
| Производительность труда |
100% (база) |
109,05% |
Рост на 9,05% |
Операционные эффекты и производительность труда
Операционный эффект
- Снижение трудозатрат: высвобождение времени диспетчеров и ремонтных бригад за счёт удалённого управления и диагностики. Экономия 5 317 чел.-часов/год, что позволяет перенаправить усилия на планово-предупредительные ремонты и повышение качества обслуживания.
- Сокращение транспортных расходов: уменьшение числа выездов на 80% даёт экономию более 1 млн руб./год.
- Повышение безопасности труда: автоматический контроль загазованности исключает случаи необнаруженного превышения ПДК, снижает риски для жизни сотрудников.
- Снижение аварийных простоев: удалённая диагностика и возможность оперативного переключения насосов сокращают время восстановления с часов до минут.
Вклад в производительность труда
Освобождение рабочего времени технического персонала и диспетчеров, снижение себестоимости услуг за счёт экономии транспорта и материалов, а также улучшение условий труда обеспечивают рост производительности труда. В примере рост составил 9,05% за год.
Сроки внедрения, ресурсы и окупаемость
| Этап |
Срок |
Содержание |
| 1. Подготовка и проектирование |
2–3 месяца |
Аудит оборудования, формирование рабочей группы, разработка ТЗ, выбор отечественных решений (контроллеры, SCADA, газоанализаторы). |
| 2. Пилотный проект (одна КНС) |
2–4 месяца |
Изготовление и параллельный монтаж нового шкафа управления, настройка SCADA, установка газоанализатора, отработка дистанционного управления, обучение диспетчеров. |
| 3. Масштабирование на все КНС |
3–5 месяцев |
Серийная замена оборудования на всех КНС, прокладка защищённых каналов связи, расширение SCADA. |
| 4. Модернизация КОС |
2–4 месяца |
Замена контроллеров на очистных сооружениях, установка оптических линий связи, автоматизация технологических процессов. |
| 5. Интеграция и пусконаладка |
1–2 месяца |
Объединение всех объектов в единую SCADA, настройка приоритетов тревог, интеграция с учётом электроэнергии. |
| 6. Обучение и ввод в эксплуатацию |
1 месяц |
Разработка СОП, тренинги для диспетчеров и ремонтных бригад, ввод в промышленную эксплуатацию. |
Финансовые ресурсы
В примере (СГМУП «ГВК») общие инвестиции составили 353,3 млн руб. (включая проектирование, оборудование, монтаж и ПО).
Для тиражирования на отдельные объекты затраты определяются индивидуально. Использование отечественных компонентов позволяет сократить логистические издержки и упростить последующее обслуживание.
Срок окупаемости
Прямой годовой экономический эффект от снижения транспортных расходов и экономии ФОТ составил 1 776,8 тыс. руб./год. Однако ключевая выгода проекта заключается в предотвращении крупных аварий, экологических штрафов и простоев, а также в обеспечении безопасности персонала. Учёт этих факторов сокращает реальный срок окупаемости до 3–5 лет (с учётом продления срока службы оборудования и снижения операционных издержек).
Технологии и решения
- SCADA-система: СИМПЛ СКАДА (отечественное ПО) – сбор данных, визуализация мнемосхем, архивация, управление и оповещение.
- Контроллеры: ОВЕН ПЛК-200 (российское производство) – замена импортных аналогов, поддержка удалённого доступа.
- Газоанализаторы: «Хоббит» – непрерывный контроль загазованности, интеграция сигналов в SCADA.
- Каналы связи: оптические линии для КОС, защищённые сотовые маршрутизаторы для КНС с резервированием.
- Исполнительные механизмы: электроприводы задвижек, частотные преобразователи для управления насосами.
Опыт внедрения
СГМУП «Горводоканал» (г. Сургут)
Проблема:
Устаревшие импортные контроллеры на КНС и КОС, отсутствие дистанционного управления, низкая надёжность связи, отсутствие газоанализаторов, разнородные системы отображения данных, длительное время реакции на аварии.
Мероприятия:
Проведён аудит оборудования, сформирована рабочая группа, разработано ТЗ. Реализовано поэтапное внедрение: пилотный проект на одной КНС, масштабирование на все КНС, модернизация КОС, создание единой SCADA-системы. Установлены газоанализаторы, заменены линии связи (оптика и защищённый сотовый канал). Диспетчеры обучены работе в новой системе.
Результаты:
- Сокращение выездов бригад на 80% (с 248 до 50 в год).
- Экономия транспортных затрат – 1 108,1 тыс. руб./год.
- Экономия ФОТ диспетчерской службы – 668,7 тыс. руб./год.
- Высвобождение 5 317 чел.-часов/год (2,7 штатной единицы).
- Контроль загазованности на 100% объектов в реальном времени.
- Рост производительности труда на 9,05%.
- Время реакции на аварии сократилось с 4 часов до 1,2 часа.
Что отслеживать после внедрения и какие есть риски
Ключевые метрики мониторинга
- Доля объектов, подключённых к единой SCADA-системе (план/факт).
- Количество аварийных выездов бригад (годовая динамика).
- Среднее время восстановления (MTTR) после аварии.
- Доля успешных сеансов связи с объектами (надёжность каналов).
- Количество инцидентов, связанных с загазованностью (снижение до 0).
- Фактическая экономия ФОТ и транспортных затрат.
- Индекс производительности труда.
Основные риски и ограничения
- Технические сбои: нестабильность каналов связи (особенно сотовых) в удалённых зонах, выход из строя контроллеров или датчиков.
- Информационная безопасность: необходимость защиты каналов удалённого управления (особенно включения/отключения насосов) от несанкционированного доступа.
- Сложность интеграции: наличие разнородного устаревшего оборудования с недокументированными протоколами может потребовать дополнительных шлюзов или замены.
- Сопротивление персонала: требуется обучение и мотивация диспетчеров и ремонтных бригад при переходе на новые регламенты работы.
- Высокий порог начальных инвестиций: для полного переоснащения требуются значительные средства, которые могут быть снижены за счёт поэтапного подхода и использования отечественного оборудования.
