Картирование потока создания ценности (Value Stream Mapping, VSM) было разработано в компании Toyota в 1950-х годах как инструмент для анализа и оптимизации производственных процессов. Изначально метод назывался "диаграмма материального и информационного потока" (Material and Information Flow Diagram). В западном мире этот инструмент стал широко известен благодаря книге Майка Ротера и Джона Шука "Учитесь видеть бизнес-процессы" (Learning to See), опубликованной в 1999 году. Они ввели термин "картирование потока создания ценности" и систематизировали методологию. С тех пор VSM стал одним из ключевых инструментов бережливого производства и был адаптирован для различных отраслей, включая сферу услуг, здравоохранение и государственное управление.

Историческая справка

 Суть инструмента

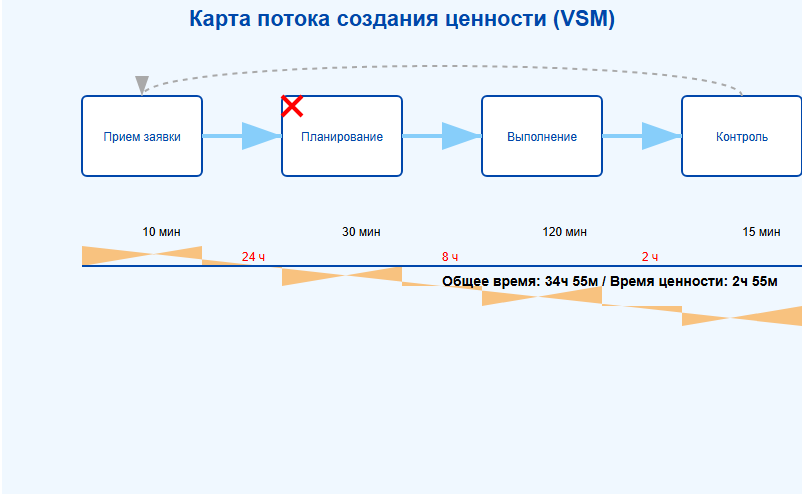

Картирование потока создания ценности — это визуальный метод анализа и оптимизации всего процесса создания продукта или услуги от поставщика до потребителя. Метод позволяет выявить и устранить потери, оптимизировать процессы и повысить ценность для клиента. Ключевые элементы VSM:

1. Карта текущего состояния — визуализация существующего процесса с выявлением потерь
2. Карта будущего состояния — визуализация оптимизированного процесса
3. План действий — конкретные шаги по переходу от текущего к будущему состоянию
4. Анализ времени — разделение времени на создающее и не создающее ценность
5. Информационные потоки — движение информации между участниками процесса
6. Материальные потоки — движение материалов, документов и других физических объектов

Эффекты применения

• Сокращение времени выполнения процесса на 30-50%
• Снижение затрат на 15-25%
• Повышение качества услуг на 20-30%
• Выявление и устранение скрытых потерь
• Оптимизация использования ресурсов
• Улучшение коммуникации между подразделениями
• Создание общего понимания процесса у всех участников
• Обоснование необходимых изменений на основе фактов

Технология применения

Этап 1: Подготовка

1. Определить границы процесса для анализа
2. Сформировать кросс-функциональную команду
3. Определить семейство услуг/продуктов для анализа
4. Подготовить необходимые материалы (бумага, стикеры, маркеры)

Этап 2: Картирование текущего состояния

1. Определить основные этапы процесса
2. Собрать данные о времени выполнения каждого этапа
3. Визуализировать материальные и информационные потоки
4. Измерить время создания ценности и время потерь
5. Выявить проблемные места и потери

Этап 3: Анализ и разработка будущего состояния

1. Проанализировать выявленные потери и их причины
2. Разработать предложения по оптимизации процесса
3. Создать карту будущего состояния
4. Рассчитать ожидаемые улучшения ключевых показателей

Этап 4: Внедрение улучшений

1. Разработать план действий по переходу к будущему состоянию
2. Определить приоритеты и ответственных
3. Внедрить запланированные улучшения
4. Контролировать результаты и корректировать план при необходимости

Примеры применения в ЖКХ

Для управляющих компаний (ОКВЭД 68.32)

• Процесс обработки заявок жителей: картирование выявило, что 70% времени заявка находится в ожидании, что позволило оптимизировать процесс и сократить время реакции с 3 дней до 12 часов
• Подготовка домов к отопительному сезону: анализ процесса показал дублирование проверок и неоптимальную последовательность работ, после оптимизации время подготовки сократилось на 30%

Для водоснабжения и водоотведения (ОКВЭД 36)

• Процесс устранения аварий на водопроводных сетях: картирование выявило потери времени на поиск документации и оборудования, после оптимизации время устранения аварий сократилось на 40%
• Процесс подключения новых абонентов: анализ показал избыточное количество согласований, после оптимизации время подключения сократилось с 30 до 14 дней

Для теплоснабжения (ОКВЭД 35.30)

• Процесс планового ремонта теплосетей: картирование выявило неоптимальную логистику материалов и оборудования, после оптимизации время ремонта сократилось на 25%
• Обслуживание котельного оборудования: анализ показал возможности для стандартизации и параллельного выполнения операций, что повысило эффективность обслуживания на 20%

Для обращения с отходами (ОКВЭД 38)

• Логистика вывоза ТКО: картирование маршрутов и процессов погрузки-разгрузки позволило оптимизировать маршруты и сократить пробег мусоровозов на 15%
• Процесс сортировки отходов: анализ выявил узкие места на сортировочной линии, после оптимизации производительность повысилась на 25%

Рекомендации по внедрению

1. Начинайте с процессов, критичных для клиентов или имеющих наибольший потенциал для улучшения
2. Привлекайте к картированию всех участников процесса
3. Собирайте реальные данные о времени и других параметрах процесса
4. Используйте стандартные символы для обеспечения единого понимания
5. Фокусируйтесь на потоке, а не на отдельных операциях
6. Визуализируйте карту на большом формате, чтобы видеть весь процесс
7. Регулярно обновляйте карту по мере внедрения улучшений
8. Используйте VSM как инструмент коммуникации и обучения
